自动影像仪VMS-6060H,2.5次元测量仪

型号:VMS-6060H

更新时间:2020-09-17

简要描述:

自动影像测量仪VMS-6060H,自动影像仪VMS-6060H,2.5次元测量仪,VMS-6060H是本企业推出的中大行程的CNC型影像测量仪,影像测量仪采用气浮技术和伺服控制技术,结合本企业研发的QMS3D自动测量App、可实现、的大批量工件测量、适用于密零部件的和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。

推荐产品
详细先容
品牌其他品牌价格区间10万-50万
产地类别国产应用领域综合

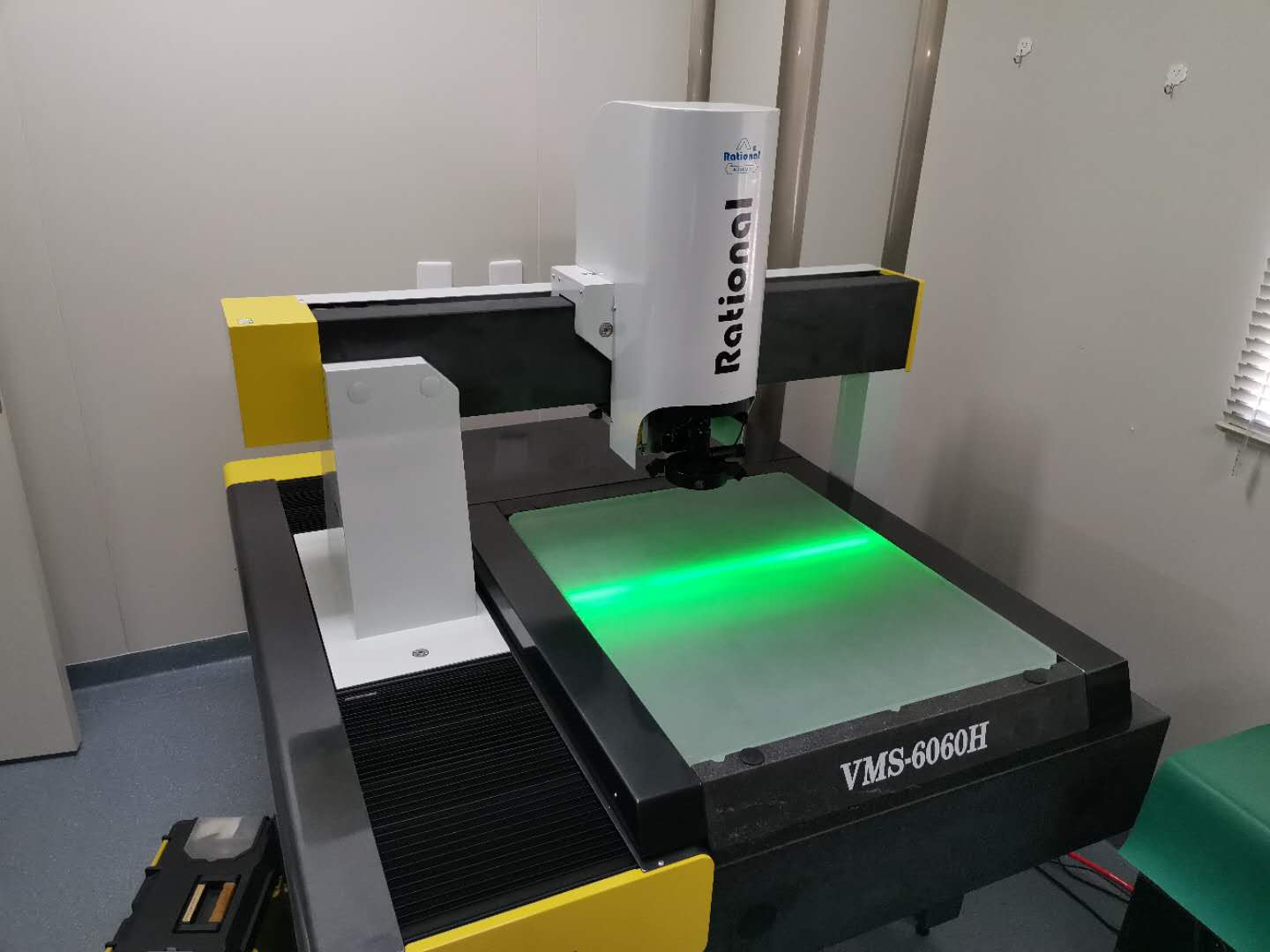

自动影像仪VMS-6060H,2.5次元测量仪



概况:

       VMS-6060H/VMS-6060E是本企业推出的中大行程的CNC型影像测量仪,影像测量仪采用气浮技术和伺服控制技术,结合本企业自动研发的QMS3D自动测量App、可实现、的大批量工件测量、适用于密零部件的和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。

自动影像仪VMS-6060H,2.5次元测量仪

点:

●程控恒流驱动式八区表面冷光光源,可适应复杂的工件测量
●具有快速自动对焦,自动寻边,的编程和自动测量功能。
●采用亚像素细分技术,提高边界分辨能力。
●SPC数据处理分析,提高边界分辨能力
●X、Y、Z三轴伺服控制,定位度高速度快,X、Y速度可达300mm/s,运行平稳
●X、Y向导轨采用高度花岗石,具有高稳定性及刚性,不易变形
●XY向移动的部分采用摩擦,高速度,高度的气浮移动导向系统
●可选配自动变倍功能,无需频繁像素校正实现多倍率下测量
●可配白光进行纳米级深度测量
●采用气浮传动,度高,稳定性
●花岗石直线度和玻璃平面度,花岗石导轨无摩擦、不磨损
●激光指示器指示测量位置,快速定位,并辅助对焦。
●配置纵手柄(方便测量孔类工件)
●可选配镜头(适合不同的物方视场)。



VMS-6060H/VMS-6060E/6090H技术规格参数

型号

VMS-6060H/ VMS-6060E

VMS-6090H

玻璃台尺寸(mm)

640*770

640*1070

运动行程(mm)

600*600*200

600*900*200

外形尺寸(L*W*H)(mm)

1500*1300*1510

1800*1300*1510

仪器重量(kg)

1281

1500

X、Y、Z数显表分辨力

0.5μm

0.5μm

X、Y坐标示值误差

(3+L/200)μm(L为被测量长度,单位:mm)

(3+L/200)μm(L为被测量长度,单位:mm)

影像系统

摄像机:1/2"CCD摄像机
变倍物镜倍率:0.7X---4.5X
视频倍率:23.5X-148X
物方视场:11.1mm-1.7mm
表面光源与透射光源均用LED,亮度可调
可选配RENISHAW简易测头和M3D-MBC测量App

VMS-6060H/VMS-6060E/6090H工作环境

电源

AC100----240V50/60Hz

功率

450W(不包含电脑)

气源压力

≥0.5MPa

空气流量

120L/min(0.4MPa)

温度范围

20±2℃<1℃/h<2℃/24h<1℃/m

湿度

55%—65%



仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜

0.7X~4.5X

0.7X~4.5X

(mm)

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)



0.5X(选)

11.8X~74X

22~3.4

5.9X~37X

44~6.8

175

标配

23.5X~148X

11.1~1.7

11.8X~74X

22~3.4

92

2X(选)

47X~296X

5.5~0.9

23.5X~148X

11.1~1.7

36
