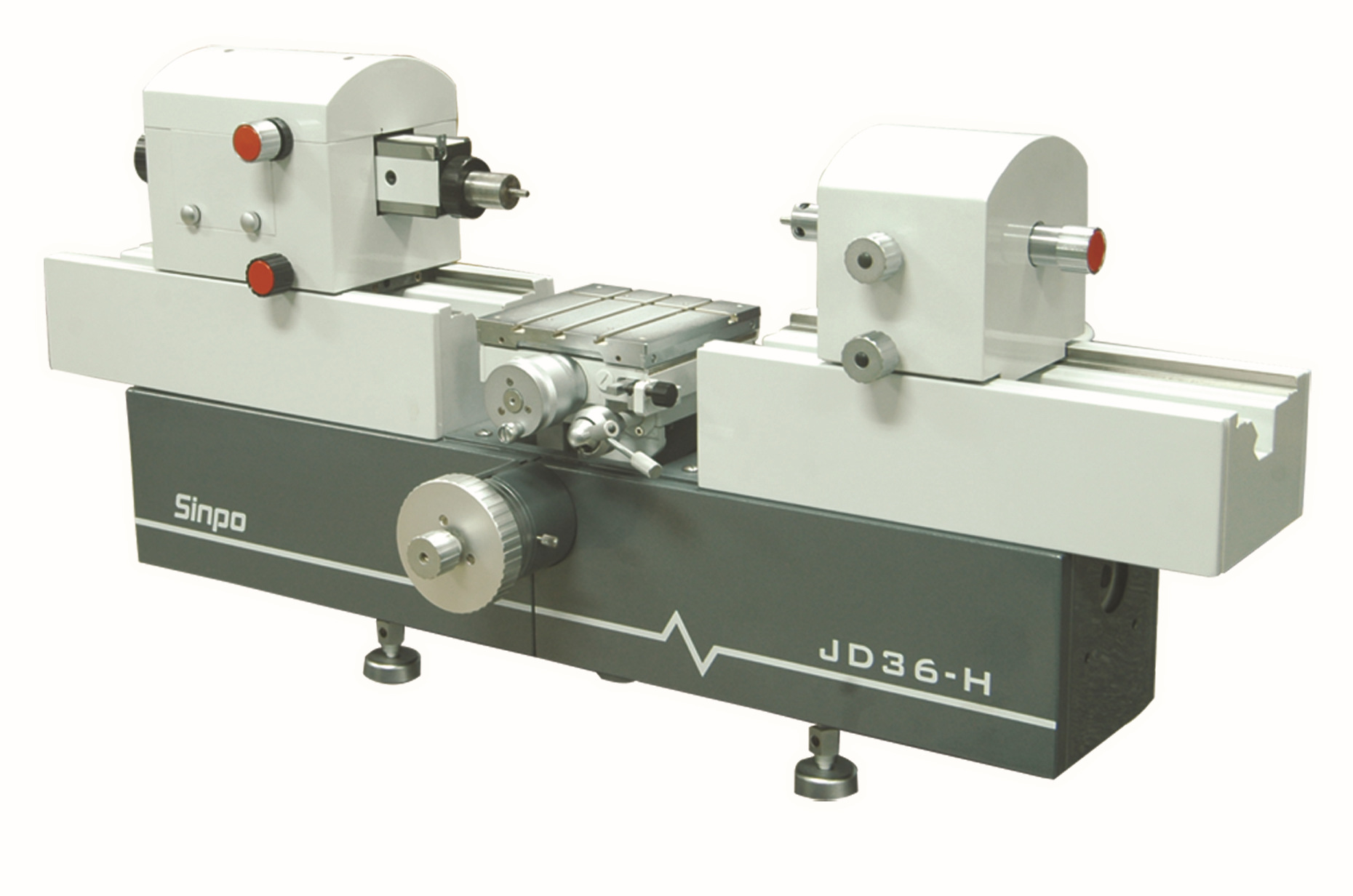

新天高度测长仪JD36,JD36-H

型号:JD36,JD36-H

更新时间:2020-04-29

简要描述:

新天高度测长仪JD36,JD36-H
基座选用铸铁,经自然时处理,稳定性。
测量主轴采用优化方形设计,测量时运动性能的稳定性。
拥有多种功能的附件可选,能满足不同测量要求。
光栅照明系统采用低电压、小电流、体积小、寿长的红外发光器件做光源。
仪器采用了高密的测量系统,符合阿贝原理,测量度高。
JD36-H采用进口光栅系统及进口细分硬卡,细分度高,稳定可靠。

推荐产品
详细先容
品牌其他品牌产地类别国产
应用领域电子,印刷包装,冶金,汽车,电气

新天高度测长仪JD36,JD36-H

应用领域:

  端度仪器是用于测量两端面之间距离的仪器,这里所指的“端面”可以是平面或曲面,可以是外表面或内表面。端度系列仪器是种接触测量仪器,相对于其它计量仪器测量度更高。
  端度系列分为光学计、测长仪、测长机三大类,光学计用于对工件快速比对测量,测长仪对工件在可以小范围内测量,大范围相对测量。测长机用于超长工件的测量。根据结构的不同,端度仪器可以分为立式和卧式。根据采用技术的不同,端度仪器可以分为投影读数式、数码式、光栅式、激光式。
 端度仪器带有多种附件,合理利用各种附件可使各种端度仪器的测量应用更广泛。

点:

基座选用铸铁,经自然时处理,稳定性。
测量主轴采用优化方形设计,测量时运动性能的稳定性。
拥有多种功能的附件可选,能满足不同测量要求。
光栅照明系统采用低电压、小电流、体积小、寿长的红外发光器件做光源。
仪器采用了高密的测量系统,符合阿贝原理,测量度高。
JD36-H采用进口光栅系统及进口细分硬卡,细分度高,稳定可靠。
JD36-H的App功能,可对示值误差和温度造成的测量误差进行修正,且带有自动判别拐点功能。

技术参数:

测量范围(mm):

外尺寸:测量0~100,相对测量0~750

内尺寸:使用小测钩(**大伸入深度12,**大壁厚50)为10~480

使用大测钩(**大伸入深度50,**大壁厚85)为30~450

使用电测装置测量:用电测测钩 为1~60,用测钩时为14~112

测量分辨率: 0.1μ

仪器度(20C±0.2C情况下):

型号外尺寸测量时内尺寸测量时
JD360.3 μm0.7μm
JD36-H0.2 μm0.6μm

内螺纹中径测量:

使用小测钩时(小径为13~30)

使用大测钩时(小径为31~2×(70-壁厚)), 螺距:0.5~6

外螺纹中径测量(mm):**大200,螺距1-6

测量力(N):0、1.5、2.5

仪器示值变动性:

型号外尺寸测量时内尺寸测量时
JD362σ≤0.2μm2σ≤0.4μm
JD36-H2σ≤0.1μm 2σ≤0.3μm

工作台:

安装面积(mm )约160×160

高度调节范围 ( 0 ~100)mm,横向行程 : 25 mm

绕Y轴倾斜:±3°, 工作台转动:±4°

工作台承重:10kg

测帽内径配合尺寸:φ6H7

测帽杆与测帽内径配合的外径尺寸:

φ6g6仪器使用环境:室温20℃±0.5℃,相对湿度≤60%RH

仪器质重:170kg

仪器外形尺寸(mm):长1060X宽390X高450



新天高度测长仪JD36,JD36-H
