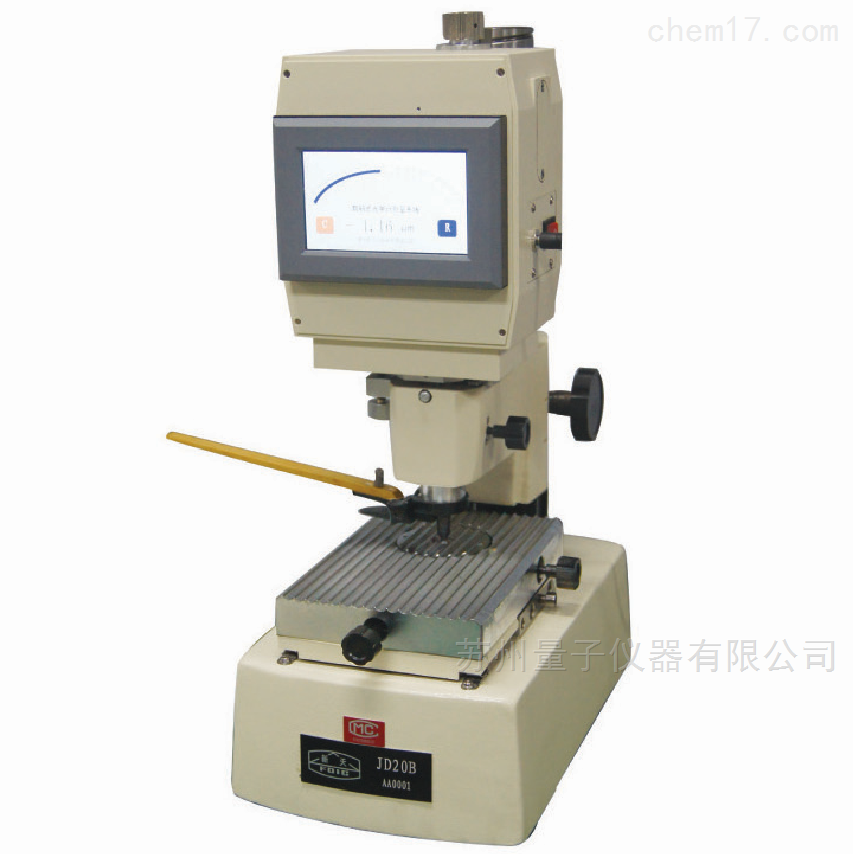

新天JD20/JD20B密光学计

型号:JD20B

更新时间:2020-05-08

简要描述:

新天JD20/JD20B密光学计 JD20采用腊屏技术,附加读数放大镜,视场亮度匀称,像质清晰。
JD20B采用CCD数码图像处理技术,直接以数字显示测量示值,测量分辨率高。

推荐产品
详细先容
品牌其他品牌产地类别国产
应用领域医疗卫生,电子,航天,汽车,电气

新天JD20/JD20B密光学计

JD20采用腊屏技术,附加读数放大镜,视场亮度匀称,像质清晰。
JD20B采用CCD数码图像处理技术,直接以数字显示测量示值,测量分辨率高。
仪器测量度高,数据稳定可靠,对于小尺寸密零件的方便快捷。
仪器结构设计紧凑,外形尺寸小巧,便于运输



名称JD20JD20B
测量范围mm0-1800-180
分辨率0.2un0.02um
示值误差um0.05+0.0025a0.05+0.0025a
示值重复性0.02um0.02um
测量力1.20N±0.2N1.20N±0.2N
测量轴与测帽内径配合的外径尺寸6g66g6
仪器重量30kg30kg
外形尺寸320*230*820mm320*230*750mm
测帽内径配合尺寸6h76h7
示值范围±0.02mm正负0.02mm



JD20分划线像的微调范围:正负5个分度

JD20每个分化的视见宽度1.7mm

仪器使用环境:室温20℃±0.5℃,相对湿度不应超过60%
工作台
七筋工作台:用于检定厚量块和工件
球筋工作台:用于检定薄量块和工件
量块移动架:用于承放和移动标准和被检量块
光面工作台:用于测量球体直径

新天JD20/JD20B密光学计



JD20采用腊屏技术,附加读数放大镜,视场亮度匀称,像质清晰。
JD20B采用CCD数码图像处理技术,直接以数字显示测量示值,测量分辨率高。
仪器测量度高,数据稳定可靠,对于小尺寸密零件的方便快捷。
仪器结构设计紧凑,外形尺寸小巧,便于运输



名称JD20JD20B
测量范围mm0-1800-180
分辨率0.2un0.02um
示值误差um0.05+0.0025a0.05+0.0025a
示值重复性0.02um0.02um
测量力1.20N±0.2N1.20N±0.2N
测量轴与测帽内径配合的外径尺寸6g66g6
仪器重量30kg30kg
外形尺寸320*230*820mm320*230*750mm
测帽内径配合尺寸6h76h7
示值范围±0.02mm正负0.02mm



JD20分划线像的微调范围:正负5个分度

JD20每个分化的视见宽度1.7mm

仪器使用环境:室温20℃±0.5℃,相对湿度不应超过60%
工作台
七筋工作台:用于检定厚量块和工件
球筋工作台:用于检定薄量块和工件
量块移动架:用于承放和移动标准和被检量块
光面工作台:用于测量球体直径
