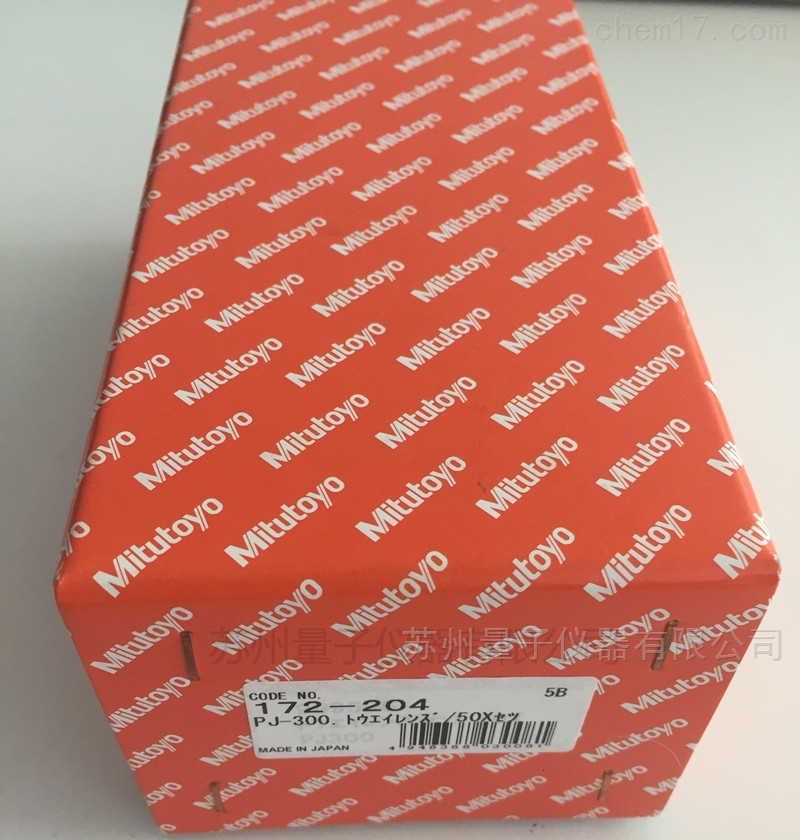

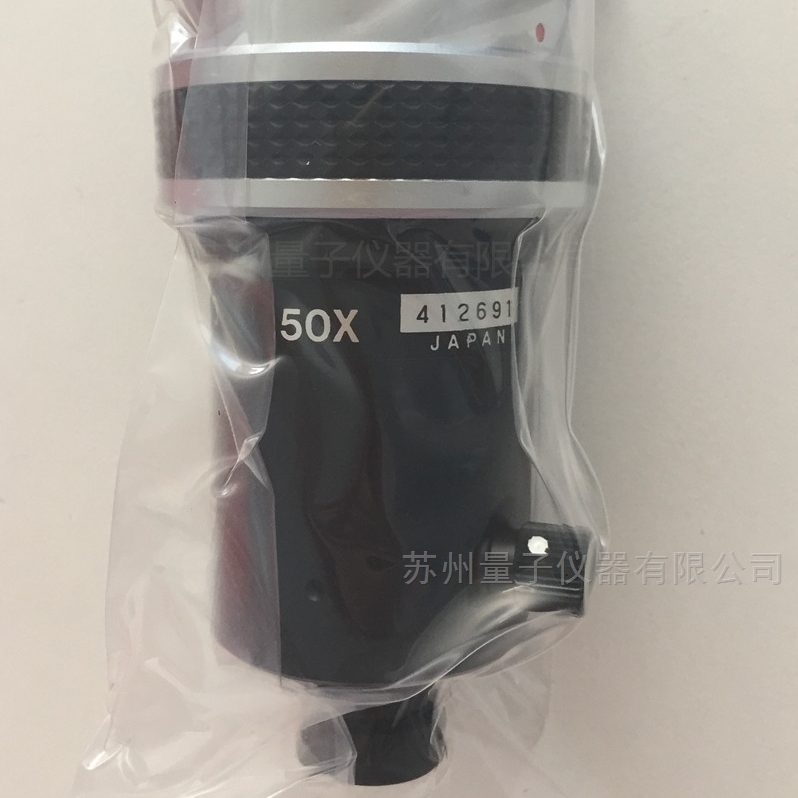

三丰mitutoyo投影仪50x物镜172-204

型号:172-204

更新时间:2020-05-13

简要描述:

三丰mitutoyo投影仪50x物镜172-204 ? 每个型号的产品都有数显计数器和数显读数的测角投影屏幕,以便于长度和角度测量。
? 在方便阅读的位置装有内置计数器,提高可作性。
? 大手轮便于对工作台进行高度调节以获得照明条件。
? 与2D 数据处理器(选件) QM-Data200 结合使用可提供多种不同的尺寸测量方法

推荐产品
详细先容
品牌其他品牌产地类别进口
应用领域医疗卫生,电子,航天,汽车,电气

三丰mitutoyo投影仪50x物镜172-204


• 每个型号的产品都有数显计数器和数显读数的测角投影屏幕,以便于长度和角度测量。
• 在方便阅读的位置装有内置计数器,提高可作性。
• 大手轮便于对工作台进行高度调节以获得照明条件。
• 与2D 数据处理器(选件) QM-Data200 结合使用可提供多种不同的尺寸测量方法。





规格

型号PJ-A3005D-50PJ-A3010F-100PJ-A3005F-150PJ-A3010F-200
货号302-704*302-703*302-702*302-701*
投影图像倒像





投影屏幕
有直径ø315mm
屏幕材料细磨砂玻璃
屏幕旋转±360º (可显示±370º)
角度读数数显计数器 (LED) (ABS/INC 模式切换, 调零)
分辨力1' 或 0.01º (可切换)
机械装置微调和锁紧
十字线90º (实线)

投影镜头
放大倍率10X (标准选件), 20X, 50X, 100X
10X, 20X (附带同轴反射照明用的半透半反镜)
镜头安装卡扣
倍率度透射照明标称放大率小于±0.1%
反射照明标称放大率小于±0.15%


照明

透射照明
卤素灯泡(24V,150W,500小时) (No.512305)
远心光学系统,吸热滤光片,内置冷却风扇
2档(高/低)亮度转换,可与彩色滤光片组合使用
反射照明卤素灯泡(24V,150W,500小时) (No.512305)
可调聚光镜头,吸热滤光片,内置冷却风扇
X / Y计数器分辨力0.001mm0.001mm
测量装置数显测微头数字标尺
测量范围 (X×Y)50×50mm100×100mm150×50mm200×100mm

* 在订单号后面加以下后缀对交流电缆进行标记:A 适于UL/CSA、-1D 适于CEE、-1DC 适于CCC、-1E 适于BS、-1K 适于KC、 C 或无后缀表示PSE。



测量投影仪物镜,投影仪物镜广泛应用于工业测量投影仪上面。被测工件Y置于数字式投影仪工作台上,在透射或反射照明下,被测工件由物镜0放大实像Y′(倒像)并经光镜M1与M2反射于投影屏P的磨沙面上。工件通过物镜放大成像于投影屏上,利用工作台上的数位测量系统对投影屏上的工件轮廓进行坐标测量;也可利用投影屏旋转角度数显系统对工件轮廓的角度进行测量。



三丰mitutoyo投影仪50x物镜172-204
