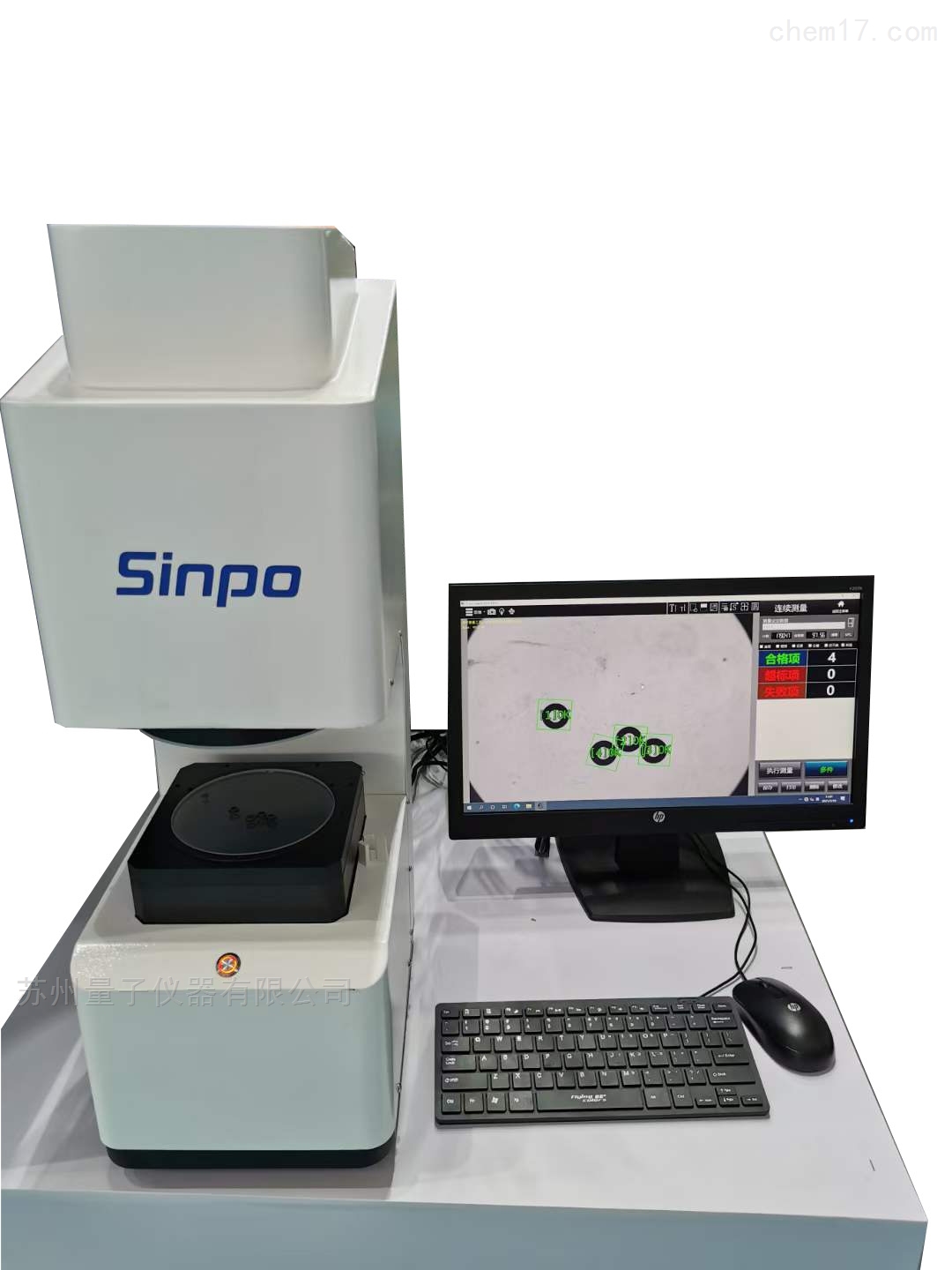

江苏新天一键式影像仪JVQ100

型号:

更新时间:2021-07-22

简要描述:

江苏新天一键式影像仪JVQ100一键式测量仪系列配备双远心高分辨率光学镜头,结合高精度图像分析算法,可根据工件的形状完成自动定位、匹配模板、测量评价、报表生成等功能,只需触摸启动键,真正实现一键式快速测量。产品广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等行业领域。

推荐产品
详细先容
品牌其他品牌产地类别国产
应用领域医疗卫生,能源,航天,汽车,电气

江苏新天一键式影像仪JVQ100


JVQ100一键式测量仪系列配备双远心高分辨率光学镜头,结合高精度图像分析算法,可根据工件的形状完成自动定位、匹配模板、测量评价、报表生成等功能,只需触摸启动键,真正实现一键式快速精准测量。产品广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等行业领域。



型号JVQ100CJVQ100MJVQ100M
X、Y轴测量行程(mm)83×6383×6340×30
测量精度±(3+L/50)×以标准块被测产品±(3+L/50)±(2.5+L/25)
分辨率(mm)0.001
机台承重(kg)3
工作距离(mm)120
对焦方式全自动手动
图像传感器1200万像素工业相机
镜头双远心光学镜头
放大倍率0.088×0.088×0.176×
光源

1000级程控光源,轮廓光:远心平行光源

表面光:环形光源(可选,外接同轴光)

图像处理

Sinpo图像分析方法,256灰度等级,

10:1亚像素处理技术

App一键式快速影像测量仪AppV1.0
外形尺寸(mm)280×380×670
仪器质量kg302828
工作环境

温度:22℃±2℃湿度:30~80%

电源220V/50Hz



App先容
主菜单栏:存放App的主要功能。
功能设置栏:主要功能操作及参数设置。
绘图区:显示图像进行测量操作,并将测量结果在该区域以几何方式显示。
测量元素工具栏:选择待测元素的类型,如点、线、圆、弧等。
构造工具栏:用已有的元素构造复合元素。
绘图区工具栏:对图形区进行标注等操作的工具栏。
元素列表区:显示测量提取的几何元素,如“点"、“线"、“圆"的区域。
结果显示区:以具体数据的形式显示选中元素的测量结果如“尺寸"、“公差"等信息。
元素管控区:显示管控元素的尺寸、公差等信息。
状态栏:显示程序的状态及提示信息等。
灯源控制栏:调节灯源的亮暗度。
测量按钮:程序编辑完成,点击该处进行测量。
