三丰投影仪PJ-H30A3017B

型号:PJ-H30A3017B

更新时间:2017-11-09

简要描述:

三丰投影仪PJ-H30A3017B

推荐产品
详细先容

三丰投影仪PJ-H30A3017B

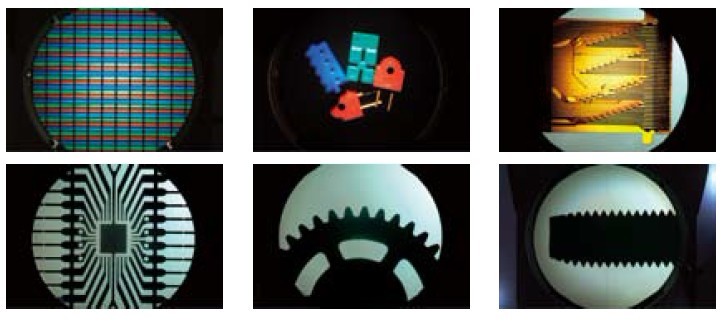

• 新型带有高NA 镜头的光学系统在表面照
明时可呈现*明亮、*清晰的屏幕图像。
• 三镜头安装标配个10X 镜头,此外有四
种投影镜头 (5X, 20X, 50X, 100X) 可供选择。

通过分离轴向移动,使XY 工作台在垂直方
向上移动*稳定,PJ-H30 系列投影仪具有
(3+0.02L)μm 的高测量度;可通过手动或电
动上、下调节屏幕微分头实现聚焦。电动
聚焦(PJ-H30D 型) 具有*高的作性能。

技术参数
投影图像: 正像
投影屏幕
• 有直径: 306mm (12")
• 屏幕材料: 细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器 (LED)
分辨率: 1' 或 0.01° (可转换)
范围: ±370°
ABS/INC 模式转换、调零
• 参考线: 十字交叉细线
投影镜头: 10X (172-472)
可选:2X, 20X, 50X, 100X
镜头安装: 3 镜头旋转盘
放大度
• 轮廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
大工件高度: 105mm
轮廓照明
• 光源: 卤素灯泡 (24V, 150W)
• 光学系统: 缩放远心系统
• 功能: 亮度调节、吸热滤光片、
冷却风扇
表面照明
• 光源: 卤素灯泡 (24V, 150W)
• 光学系统: 带有可调滤光镜的垂直/斜面
照明
• 功能: 无级亮度调节、吸热光片、
冷却风扇
手动或电动调焦
分辨率: 0.001mm 或 .0001"/0.001mm
电源: 100 - 240V AC, 50/60Hz
重量: 176kg - 212kg
